Zuheizer Umbau

Einleitung

Winter. Minusgrade. Der Motor jammert wehleidig, der Anlasser stöhnt und die Kiste will einfach nicht anspringen. Nach der gefühlt zehnten Orgelei dann endlich ein dumpfes, schwerfälliges Aufbrüllen des Motors. Endlich kann der Anlasser seinen Dienst einstellen.

Von der Idee…

Das muss doch besser gehen!

Ab Werk ist mein Dicker mit einem Zuheizer ausgestattet. Dieser verrichtet seinen Dienst unter drei Bedingungen: genug Saft, kalt genug und Maschine läuft. Genug Saft bedeutet technisch mindestens 10,6 Volt, kalt genug bedeutet mindestens unter 5 Grad. Und Maschine läuft, sprich: Signal der Lichtmaschine, manchen auch als D+ geläufig.

Wäre es nicht genial (und vor allem schonender für Motor, Anlasser und Batterie), wenn der Zuheizer seinen Dienst vor Motorstart antreten würde? Mit dieser Idee bin ich nicht ganz alleine. Allerdings fand ich keine geignete Komplettanleitung. Daher dieser Beitrag 😉

Benötigte Komponenten

– Zuheizer (D3WS, bzw. alle mit der gleichen Ansteuerung)
– 8 polige Stecker / Buchse für das Adapterkabel
– vier Dioden (alles ab 1N4007, besser Schottky Dioden SQ045)
– GSM Modem
– KFZ Relais (alles ab 2 Ampere Schaltleistung)
– diverse Kabel (0,75 – 1,5 qmm Querschnitt, verschiedene Farben von Vorteil)
– Wellrohr, ca. 5-10mm Innendurchmesser

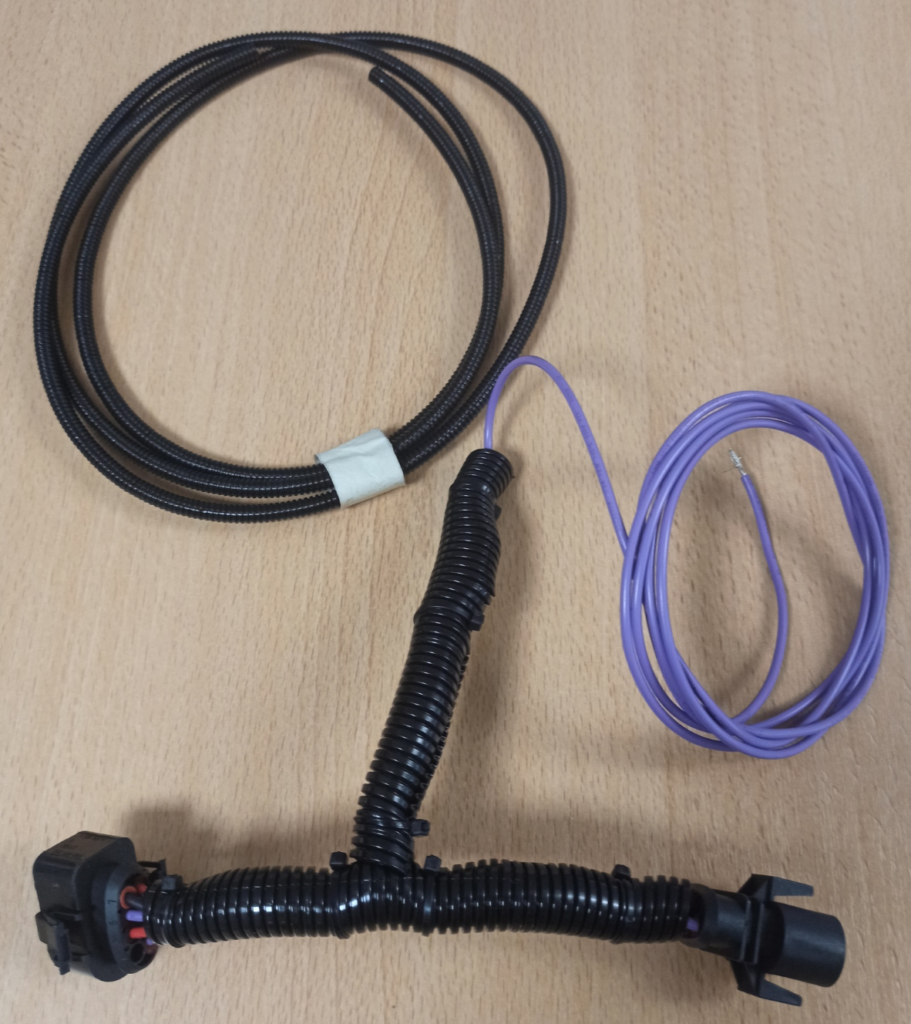

Adapterkabel

Zum Adapterkabel gibt es diverse Videos auf Youtube, genug Beiträge in Foren und natürlich auch die komplette Anleitung (Umbau vom Zuheizer zur Standheizung) im T4 Wiki oder im VW Bus Wiki.
Damit kann man schon mal den Zuheizer aktivieren, auch wenn zwei Bedingungen nicht erfüllt sind: Motor läuft nicht und Temperatur kann auch mehr als fünf Grad haben 😉

Fernsteuerung

Nur: wie aktiviere ich den Zuheizer, wenn ich nicht im Auto sitze? Ich will nicht zehn bis zwanzig Minuten vor Fahrtantritt raus an die Möhre und den Zuheizer manuell schalten!

Die Lösung ist dabei relativ simpel und preislich wirklich attraktiv: ein GSM Modem (in meinem Falle ein RL2-WLTE-EU GSM) mit Schaltausgang. Je nach Geduld kann man sich das Teil aus China für unter 40 Euronen liefern lassen. Und die SIM Karte? Ich bin bei der Suche nach bezahlbaren Lösungen und vor allem Anbieter ohne monatliche Grundgebühr über Thingsmobile gestolpert. Gut, n Euro muss man monatlich für die Bereitstellung des IOT-Portals zahlen, aber der Datenverbrauch des Modems bzw. der App ist so gering, dass der Spaß im Jahr hochgerechnet 30 Euro kostet. Und theoretisch könnte man die Karte ja noch die Monate, in denen man die Steuerung nicht benötigt, deaktivieren.

Die technische Umsetzung ist dann nur noch richtiges Verkabeln: Stromversorgung für das Modem direkt von der Zentralelektrik, nebst Verzweigung für das Relais (siehe T4 Wiki, Abschnitt Kühlmittelpumpe).
Alle Kabel hübsch in einen Wellschlauch gepackt, damit’s auch langfristig nicht zur Brandgefahr wird und kein Kabel irgendwo aufschubbert. Da man eh an die ZE ran muss, ein kleiner Tipp: Das Adapterkabel vom Zuheizer muss durch die Spritzwand auch in Richtung ZE führen. Am besten beide Verkabelungswege in einem Arbeitsgang erledigen ;-).

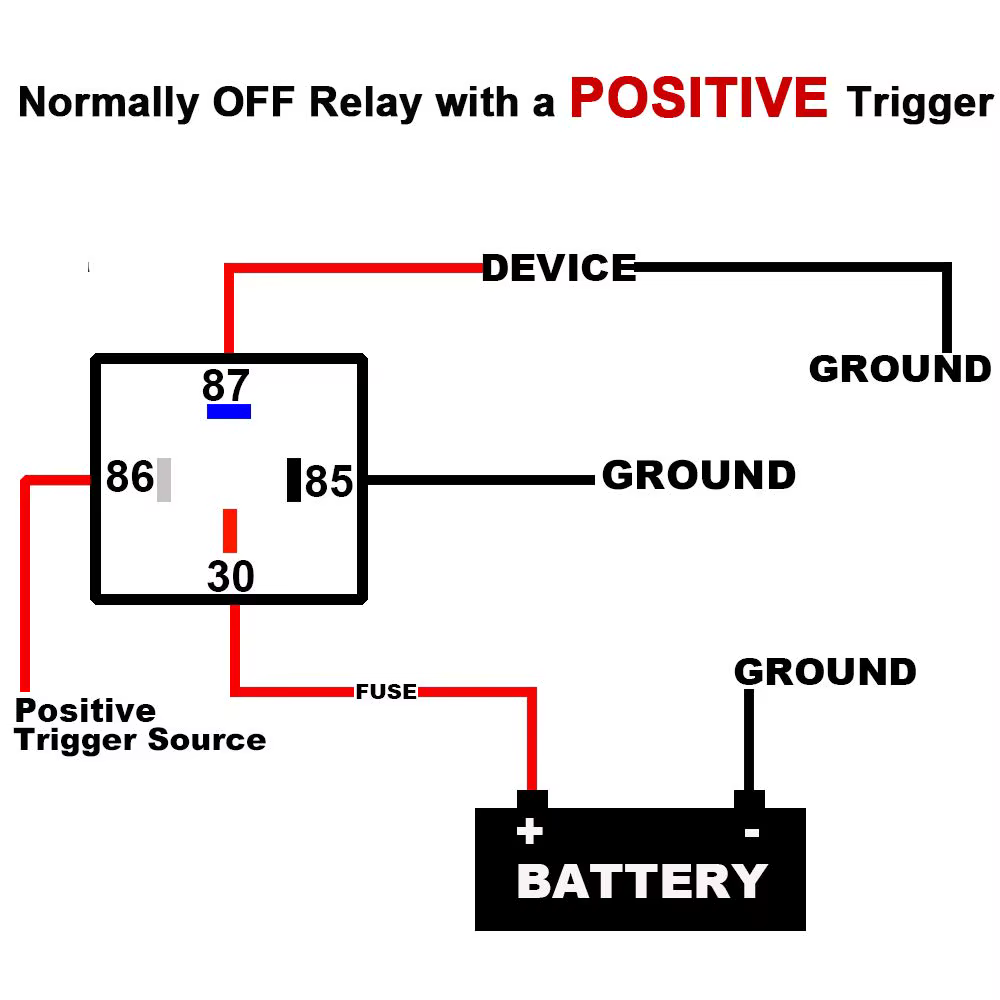

	Das Relais zur Ansteuerung der Nachlaufpumpe / Kühlmittelpumpe wird, wie dem Bild zu entnehmen ist, mittels des positiven Schaltausgangs des Modems mit Pin 86 verbunden. Anders als im Bild dargestellt wird allerdings Ground (Minus) geschaltet. Somit ist Pin 30 mit 85 zu verbinden, und Pin 87 führt zur ZE, Anschluss der Kühlmittelpumpe.
	Das Modem hat – in meinem Fall – zwei Schaltausgänge. Ich verbinde COM Pin 2 mit Dauerplus und Normaly Open PIN 1 mit dem Relais und dem „Signalkabel“ des Adapterkabels für den Zuheizer. Somit wird bei Ansteuerung des Modems „On“ der Zuheizer angefeuert und das Relais geschaltet.

Da ich ebenfalls eine gängige Luftstandheizung mein Eigen nenne, habe ich mich vor der Anschaffung der Komponenten schlau gelesen und ebenfalls eine Ansteuerung für diese gebaut. Diese wird mit einem simplen + Signal aktiviert. Daher der zweite Schaltausgang am Modem. Nach Lust und Laune (bzw. Temperatur) kann ich nun sowohl den Zuheizer als auch die Standheizung aus der Ferne aktivieren!
